Валики — задние

Toro Greensmaster 3250-D · Режущий блок SPA — модели 04450 и 04468 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

← Валики — передние Схема для печати (PDF)

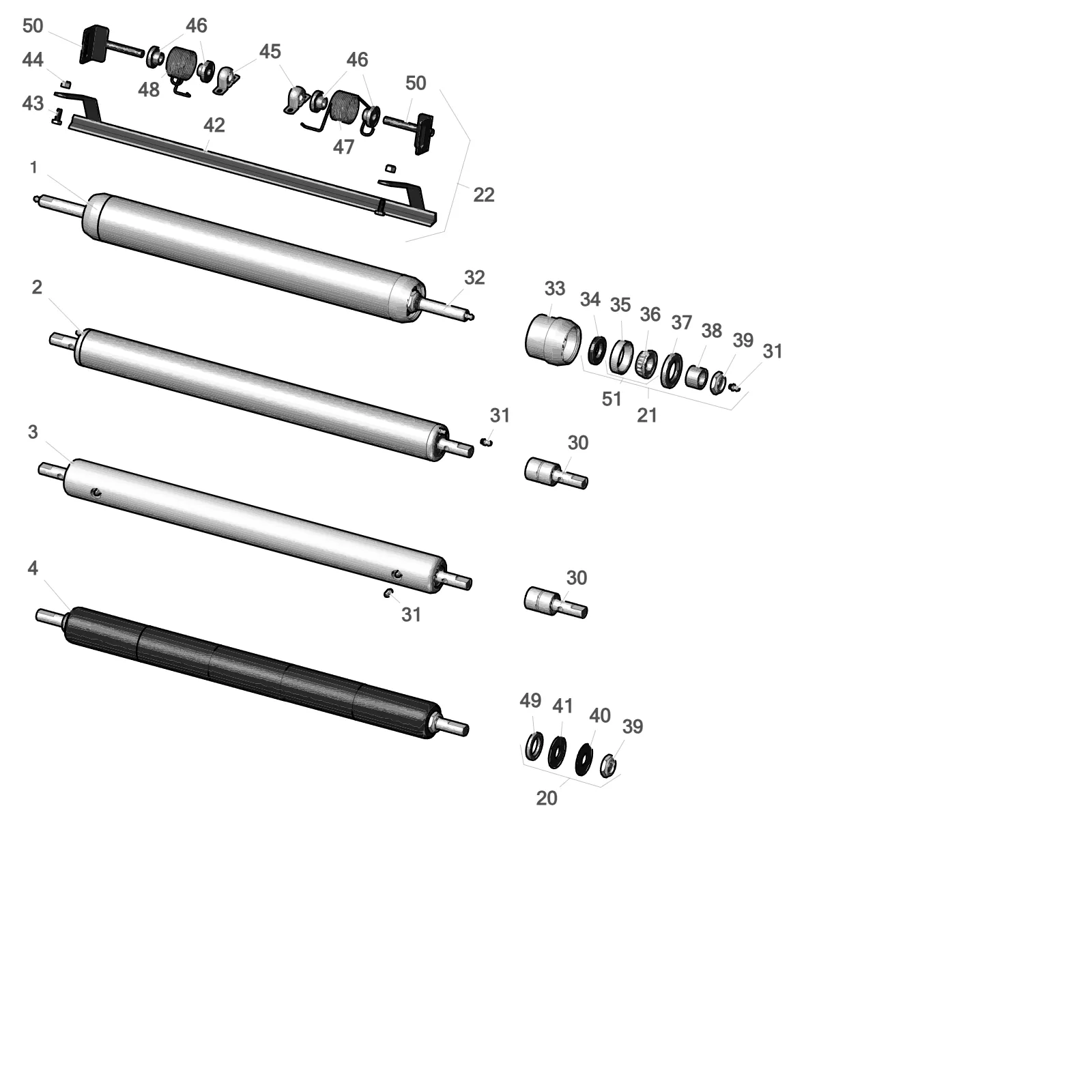

Схема: Валики — задние, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Задние валики R&R
1	Валик гладкий трубчатый стальной, усиленный Артикул R150692	1
2	Гладкий трубчатый стальной валик, 2" Артикул R52-3120 Выполнен на подшипниках типа «водяной помпы».	1
3	Валик гладкий цельный стальной Артикул R150300	1
4	Валик гладкий из полиэтилена UHMW Артикул R150341	1
Ремкомплекты
20	Ремонтный комплект валика UHMW Артикул R101395	1
21	Ремонтный комплект валика Артикул R100136	1
22	Комплект скребков заднего валика, набор из 3 Артикул R53-9240	1
Другие доступные детали
30	Подшипник валика Артикул R21-8430	2
31	Маслёнка Артикул R302-5	2
32	Вал усиленный для заднего валика Артикул R150693	1
33	Заглушка торцевая валика, сплошная Артикул R61-0380	2
34	Сальник внутренний, валик Артикул R253-152	2
35	Наружное кольцо подшипника Артикул R254-79	2
36	Внутреннее кольцо конического подшипника Артикул R254-78	2
37	Уплотнение наружное, трёхкромочное Артикул R253-117	2
38	Втулка износостойкая 3/4, с покрытием Артикул R150674	2
39	Контргайка низкая с нейлоновой вставкой 3/4-16 Артикул R3296-15	2
40	Шайба плоская наружная со шпонкой, нержавеющая сталь Артикул R150333	2
41	Шайба упорная, бронза SAE660 Артикул R150334A	2
42	Планка скребка заднего валика Артикул R42-4800	1
43	Болт с шестигранной головкой 1/4-20 x 5/8 Артикул R400106	4
44	Гайка самоконтрящаяся 1/4-20, цельнометаллическая Артикул R32152-4	4
45	Подшипник опорный в корпусе Артикул R256-239	2
46	Проставка пружины Артикул R19-9560	4
47	Торсионная пружина, левая Артикул R19-9540	1
48	Торсионная пружина, правая Артикул R19-9550	1
49	Уплотнение с антипригарной кромкой Артикул R150347T	2
50	Кронштейн крепления скребка Артикул R53-9250 Применяется с комплектом скребка 53-9240	2
50	Кронштейн скребка, левый Артикул R42-4780 Применяется с комплектом скребка 42-4820 (левый)	1
50	Кронштейн скребка, правый Артикул R42-4790 Применяется с комплектом скребка 42-4820 (правый)	1
51	Подшипник с наружным кольцом Артикул R500534	2
