Двигатель и гидростат

Toro Greensmaster 3250-D · Тяговый блок — модели 04383 и 04384 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

← Щётка заднего валика барабанной газонокосилки DPA — модель 04641 Схема для печати (PDF) Переднее колесо и тормоз →

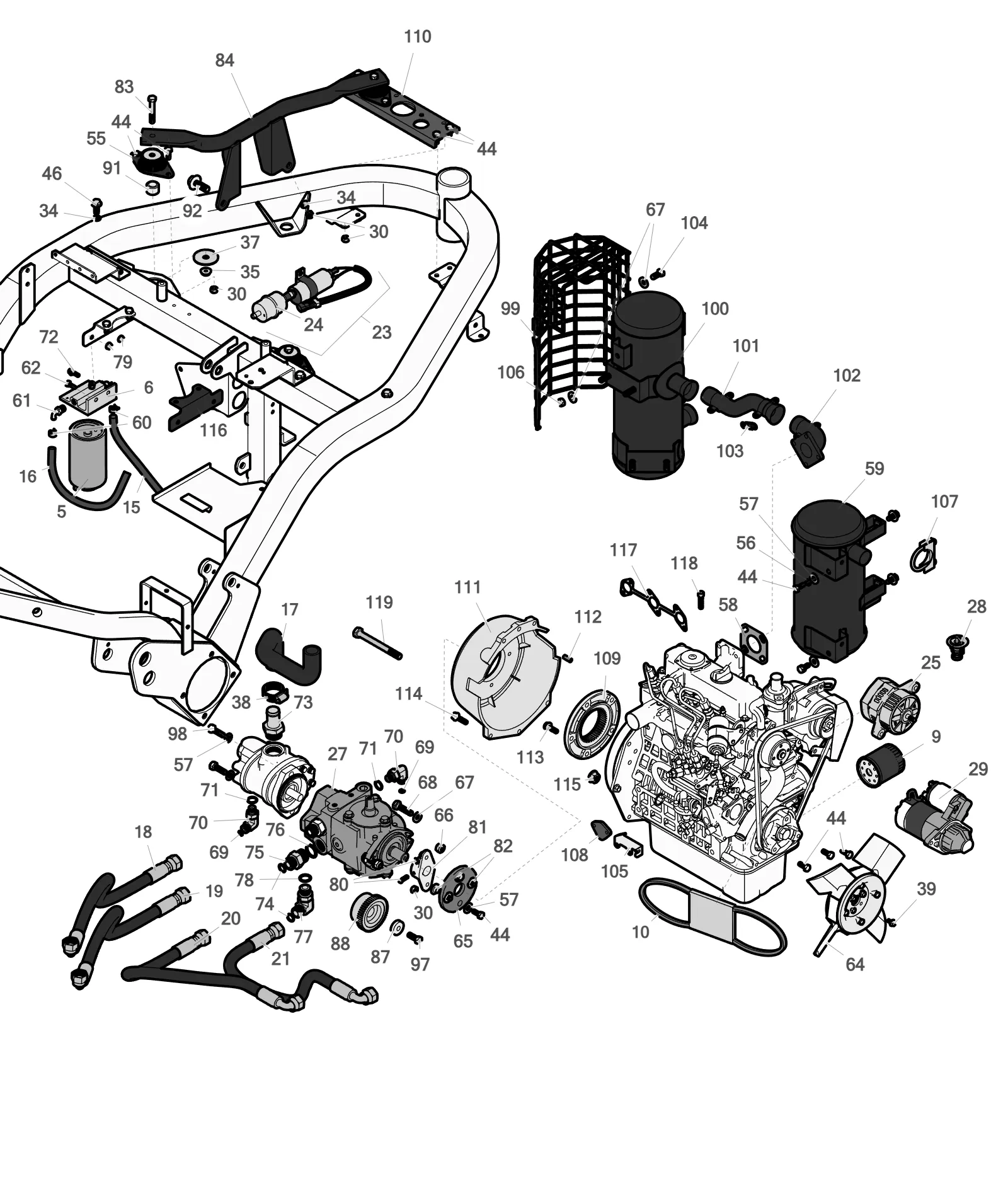

Схема: Двигатель и гидростат, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Фильтры
5	Топливный фильтр Donaldson, накручиваемый Артикул R110-9049 Подходит для модели 04384	1
5	Топливный фильтр SilverGuard Артикул RRF10515 Подходит для модели 04384	1
5	Топливный фильтр B-S Артикул RS820311	1
6	Водоотделитель-топливный фильтр Donaldson в сборе Артикул R110-9044 Подходит для модели 04384	1
9	Масляный фильтр SilverGuard Артикул RRF10603 Подходит для модели 04383	1
9	Масляный фильтр Baldwin Артикул R833438 Подходит для модели 04383	1
9	Масляный фильтр двигателя Baldwin Артикул R115-8189 Подходит для модели 04384	1
Ремни
10	Ремень вентилятора Kubota Артикул RX1980572530 Подходит для модели 04384	1
Шланги
15	Топливный шланг Артикул R114-4028 Подходит для модели 04384	1
16	Топливный шланг Артикул R106-1126 Подходит для модели 04384	1
17	Впускной шланг насоса, R&R Products Артикул R99-1905	1
18	Гидравлический шланг в сборе Артикул R99-4216	1
19	Гидравлический шланг в сборе Артикул R105-4339	1
20	Гидравлический шланг в сборе Артикул R99-4217	1
21	Гидравлический шланг в сборе Артикул R99-4220	1
Приборы и органы управления
23	Топливный насос с фильтром в сборе Артикул R110-8806 Подходит для модели 04384	1
24	Топливный фильтр Baldwin, проходной Артикул R112-7836	1
24	Топливный фильтр SilverGuard, проточный Артикул RRF10534	1
25	Генератор в сборе, 40A Артикул RX1J02264010 Подходит для модели 04384	1
25	Генератор в сборе Артикул R131-6557 Подходит для модели 04384	1
27	Гидростат, в сборе Артикул R105-0494 Подходит для модели 04383	1
28	Термостат в сборе Kubota Артикул RX1943473014 Подходит для модели 04384	1
29	Стартер в сборе Артикул R110-3800 Подходит для модели 04384	1
Другие доступные детали
30	Контргайка 8 мм x 1.25 Артикул R33024-00	14
34	Шайба плоская 5/16 SAE Артикул R453009	3
35	Гайка с фланцем Whiz 3/8-16 Артикул R32128-43	3
37	Шайба двигателя Артикул R83-1040	3
38	Хомут для шланга 0,75–1,5" Артикул R2412-34	3
39	Болт с шестигранной головкой и буртиком M6-1.0 x 12 Артикул R33113-016	8
44	Болт шестигранный с фланцем, усиленный Артикул R66-3160	21
46	Болт с шестигранной головкой и шайбой 5/16-18 x 5/8 Артикул R32144-14	1
55	Опора двигателя Артикул R83-1030	3
56	Шайба стопорная 5/16, оцинкованная Артикул R3253-4	4
57	Шайба плоская 3/8 SAE, жёлтый цинк Артикул R453011	6
58	Прокладка глушителя Kubota Артикул RX1526312370 Подходит для модели 04384	1
59	Глушитель Артикул R94-8153 Подходит для модели 04383	1
60	Хомут шланга Артикул R92-2379	2
61	Фитинг угловой Артикул R353-781 Подходит для модели 04384	2
62	Болт с шестигранной головкой 1/4-20 x 3/4 Артикул R321-4 Подходит для модели 04384	1
64	Вентилятор, 35° Артикул R120-5287 Подходит для модели 04384	1
65	Муфта резиновая насоса Артикул R44-2230 Подходит для модели 04383	1
66	Контргайка низкая 10 мм x 1.5 Артикул R33025-00	2
67	Шайба закалённая Артикул R100-4852	10
68	Болт с шестигранной головкой M10 1.5 x 40, оцинкованный, класс прочности 8.8 Артикул R33115-040	2
68	Болт с шестигранной головкой и шайбой 3/8-16 x 1-3/4 Артикул R3234-19 Подходит для модели 04384	2
69	Уплотнительное кольцо Артикул R237-22	2
70	Гидравлический фитинг Артикул R340-18	2
71	Кольцо уплотнительное Артикул R237-79	2
72	Болт шестигранный фланцевый с насечкой 1/4-20 x 3/4 Артикул R3234-33 Подходит для модели 04384	1
73	Соединитель шланга Артикул R354-78	1
74	Кольцо уплотнительное Артикул R237-65	3
75	Переходник Артикул R340-8	2
76	Кольцо уплотнительное Артикул R237-81	2
77	Фитинг с наружной резьбой ORFS №10 × ORB №10 Артикул R340-17	1
78	Кольцо уплотнительное Артикул R237-80	1
79	Гайка самоконтрящаяся с фланцем 1/4-20 ESNA Артикул R104-7201 Подходит для модели 04384	2
80	Винт установочный с квадратной головкой 1/4 x 3/4 Артикул R3241-6 Подходит для модели 04383	2
81	Ступица гидронасоса, посадочное отверстие 7/8" Артикул R110-5227 Подходит для модели 04383	1
82	Проставка муфты насоса Артикул R27-6600 Подходит для модели 04383	4
83	Болт 3/8-16 x 2 1/4, класс прочности 5 Артикул R323-11	3
84	Опора двигателя Артикул R100-3190-03 Подходит для модели 04383	1
87	Проставка закалённая Артикул R117-3657 Подходит для модели 04384	1
88	Муфта Артикул R119-4418 Подходит для модели 04384	1
91	Проставка крепления Артикул R94-4538	3
92	Болт 1/2-13 x 1 1/2, фланцевый, с шестигранной головкой, класс прочности 8 Артикул R100-6116 Подходит для модели 04384	2
97	Болт с шестигранной головкой Артикул R3211-4	2
98	Болт с цилиндрической головкой и внутренним шестигранником 3/8-16 x 1 1/4 Артикул R3274-1	2
99	Экран глушителя Артикул R115-8718-03 Подходит для модели 04384	1
100	Глушитель в сборе Артикул R120-1950 Подходит для модели 04384	1
101	Выхлопная труба в сборе Артикул R114-8013 Подходит для модели 04384	1
102	Выхлопная пластина в сборе Артикул R114-8009 Подходит для модели 04384	1
103	Пружина удлинителя муфты Артикул R104-6478 Подходит для модели 04384	4
104	Болт с шестигранной головкой 3/8-16 x 7/8 Артикул R400260	6
105	Кронштейн опоры управления газом Артикул R120-5316	1
106	Гайка самоконтрящаяся, конусная Артикул R32152-2	4
107	Хомут глушителя 1-1/2" Артикул R348856	2
108	Крышка, R&R Products Артикул R99-3514	1
109	Фланец муфты Артикул R115-8727 Подходит для модели 04384	1
110	Кронштейн опорный Артикул R93-2020-01	1
111	Переходной корпус (колокол) Артикул R119-4412	1
112	Штифт пружинный 5/16 x 3/4 Артикул R32121-123	1
113	Болт с шестигранной головкой и буртиком Артикул R33104-020	9
114	Болт с шестигранной головкой и фланцем, 8 мм Артикул R33104-030	4
115	Гайка шестигранная самостопорящаяся с фланцем 1/2-13 Артикул R32128-23	2
116	Кронштейн фильтра Артикул R112-9178	1
117	Прокладка выпускного коллектора Артикул R110-3840	1
118	Винт с шестигранным углублением в головке Артикул R94-3559	2
119	Болт с шестигранной головкой M12-1.75 x 120 мм Артикул R33116-120	2
