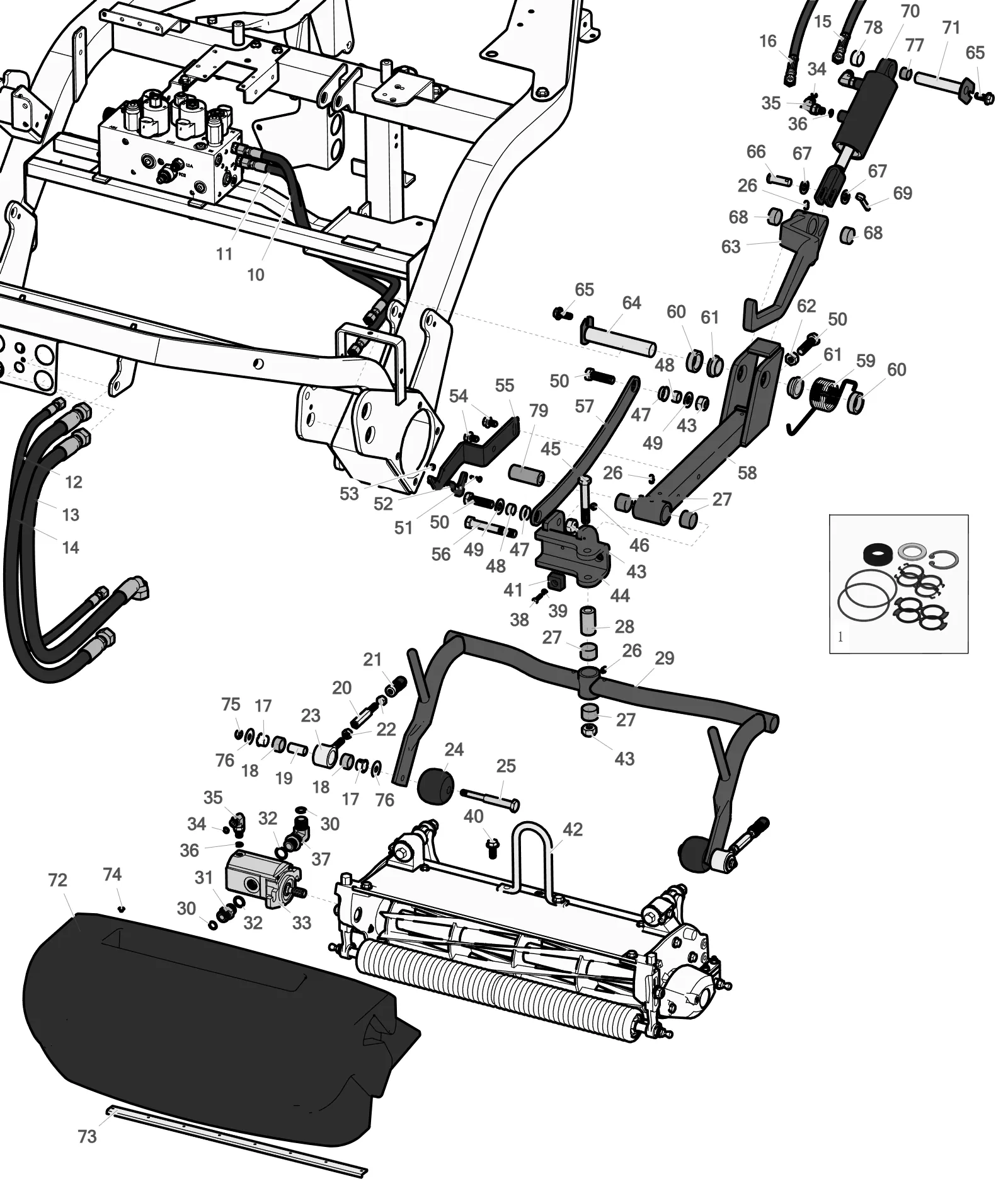

Левая тяговая рама
Toro Greensmaster 3250-D · Тяговый блок — модели 04383 и 04384 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.
| № | Деталь | Кол-во | |
|---|---|---|---|
| Ремкомплекты и сервисный инструмент | |||
| 1 | Ремкомплект уплотнений, подходит к мотору Toro и Turolla R112-9200 Артикул R112-9184 | 1 |
|
| Шланги | |||
| 10 | Шланг гидравлический в сборе Артикул R108-6505 | 1 |
|
| 11 | Гидравлический шланг в сборе Артикул R112-9193 | 1 |
|
| 12 | Гидравлический шланг в сборе Артикул R106-9674 Сер. № 260000001-311999999 | 1 |
|
| 12 | Шланг гидравлический в сборе, мотор заднего барабана Артикул R94-1328 Сер. № 220000001-250999999 | 1 |
|
| 13 | Гидрошланг в сборе мотора барабана Артикул R95-2909 | 1 |
|
| 14 | Гидрошланг в сборе мотора барабана Артикул R95-2908 | 1 |
|
| 15 | Гидрошланг в сборе, передний левый цилиндр Артикул R93-2255 | 1 |
|
| 16 | Шланг гидравлический в сборе, передний левый цилиндр Артикул R93-2256 | 1 |
|
| Другие доступные детали | |||
| 17 | Втулка Nyliner, опорная планка Артикул R256-292 | 4 |
|
| 18 | Втулка тяги Артикул R95-0532 | 2 |
|
| 19 | Проставка тяги Артикул R75-5270 Подходит для модели 04383/ до 2006 | 2 |
|
| 19 | Проставка Артикул R108-6544 Подходит для модели 04383/07-11 и 04384 | 2 |
|
| 20 | Удлинитель тягового рычага, 4" Артикул R99-4270 Подходит для модели 04383/ до 2006 | 2 |
|
| 20 | Удлинитель тягового рычага Артикул R88-6870 Подходит для модели 04383/07-11 и 04384 | 2 |
|
| 21 | Гнездо шарового шарнира Артикул R147-3120 | 2 |
|
| 22 | Контргайка шарового шарнира Артикул R3220-3 | 4 |
|
| 23 | Тяга со втулкой Артикул R100-6440 Подходит для модели 04383/ до 2006 | 2 |
|
| 23 | Тяга в сборе Артикул R108-6542 Подходит для модели 04383/07-11 и 04384 | 2 |
|
| 24 | Валик-корзина гладкий, против срезания дёрна Артикул R99-4210 | 2 |
|
| 25 | Вал специальный Артикул R99-4209 Подходит для модели 04383/ до 2006 | 2 |
|
| 25 | Вал корзинчатого валика Артикул R108-6543 Подходит для модели 04383/07-11 и 04384 | 2 |
|
| 26 | Маслёнка Артикул R302-5 | 3 |
|
| 27 | Втулка рамы каретки, R&R Products Артикул R98-4166 | 2 |
|
| 28 | Проставка 1.795 in, R&R Products Артикул R99-4109 | 1 |
|
| 29 | Тяговая рама Артикул R99-4114 | 1 |
|
| 30 | Уплотнительное кольцо Артикул R237-30 | 2 |
|
| 31 | Гидравлический фитинг, штуцер с наружной резьбой Артикул R340-4 | 1 |
|
| 32 | Кольцо уплотнительное Артикул R237-79 | 2 |
|
| 33 | Гидромотор шестерённый Артикул R120-2072 | 1 |
|
| 34 | Уплотнительное кольцо Артикул R237-21 | 3 |
|
| 35 | Гидравлический фитинг, 90° Артикул R340-132 | 3 |
|
| 36 | Уплотнительное кольцо Артикул R237-22 | 3 |
|
| 37 | Гидравлический фитинг Артикул R340-98 | 1 |
|
| 38 | Винт Артикул R78-8710 | 1 |
|
| 39 | Шайба плоская Артикул R3256-77 | 1 |
|
| 40 | Болт с шестигранной головкой M10-1.5 x 25 Артикул R33115-025 | 2 |
|
| 41 | Накладка резиновая Артикул R94-1392 | 1 |
|
| 42 | Крюк подъёмный Артикул R105-5740 | 1 |
|
| 43 | Контргайка усиленная ESNA 1/2-13 Артикул R3296-25 Подходит для модели 04383 | 4 |
|
| 43 | Гайка шестигранная самостопорящаяся с фланцем 1/2-13 Артикул R32128-23 Подходит для модели 04384 | 4 |
|
| 44 | Вилка (клевис) в сборе, левая Артикул R99-4182-01 | 1 |
|
| 45 | Болт с шестигранной головкой 1/2-13 x 3-1/4 Артикул R325-13 | 1 |
|
| 46 | Гайка самоконтрящаяся с нейлоновой вставкой 10-32 Артикул R3296-12 | 1 |
|
| 47 | Втулка с фланцем Артикул R99-4243 | 2 |
|
| 48 | Трубка-проставка Артикул R99-4201 | 2 |
|
| 49 | Шайба 1/2" Артикул R3256-26 | 2 |
|
| 50 | Болт с шестигранной головкой 1/2-13 x 1 3/4, класс 5 Артикул R325-7 | 3 |
|
| 51 | Винт машинный с полукруглой головкой под крестовую отвёртку Артикул R3250-17 | 3 |
|
| 52 | Износная накладка Артикул R99-4225 | 1 |
|
| 53 | Гайка стопорная Артикул R3296-54 | 3 |
|
| 54 | Болт с шестигранной головкой Артикул R32144-69 | 2 |
|
| 55 | Транспортировочная пластина, R&R Products Артикул R99-4112-01 | 1 |
|
| 56 | Болт с шестигранной головкой 1/2-13 x 3-1/2 Артикул R325-14 | 1 |
|
| 57 | Кронштейн тяги в сборе, левый Артикул R99-4260 | 1 |
|
| 58 | Передняя подъёмная рама в сборе Артикул R99-4115 | 1 |
|
| 59 | Пружина торсионная, левая Артикул R105-3818 | 1 |
|
| 60 | Проставка рамы-носителя Артикул R93-2384 | 2 |
|
| 61 | Втулка фланцевая рамы носителя Артикул R94-9610 | 2 |
|
| 62 | Контргайка шестигранная 1/2-13, оцинкованная Артикул R443818 | 1 |
|
| 63 | Рычаг подъёма в сборе, левый Артикул R99-4212 | 1 |
|
| 64 | Палец шарнирный, 5-1/4 Артикул R94-8198 | 1 |
|
| 65 | Болт с шестигранной головкой и шайбой 5/16-18 x 5/8 Артикул R32144-14 | 2 |
|
| 66 | Палец вилочный Артикул R283-68 Подходит для модели 04383 | 1 |
|
| 66 | Палец вилочный 1/2 x 1-27/64 Артикул R283-8 Подходит для модели 04384 | 1 |
|
| 67 | Шайба плоская Артикул R33096-00 Подходит для модели 04383 | 2 |
|
| 68 | Втулка разрезная 1 x 1 1/8 x 1/2 Артикул R92-8995 | 2 |
|
| 69 | Шплинт Артикул R3272-11 Подходит для модели 04383/ до 2010 | 1 |
|
| 70 | Гидроцилиндр, левый / правый Артикул R105-3821 | 1 |
|
| 70 | Комплект уплотнений для цилиндра R105-3820 Артикул R105-3836 | 1 |
|
| 71 | Палец поворотный, длина 3-7/8 Артикул R10-6060 | 1 |
|
| 72 | Травосборник в сборе Артикул R106-4689 | 1 |
|
| 72 | Травосборник, в сборе Артикул R104-2071 До 2004 года | 1 |
|
| 73 | Планка усиливающая травосборника Артикул R104-2607 | 1 |
|
| 74 | Вытяжная заклёпка 5/32 x 1/2 Артикул R3290-382 | 8 |
|
| 75 | Контргайка низкая с нейлоновой вставкой 3/8-16 Артикул R3296-59 Подходит для модели 04383/2007-2011 и 04384 | 2 |
|
| 76 | Шайба шарнира бруса нижнего ножа Артикул R52-2860 Подходит для модели 04383/07-11 и 04384 | 4 |
|
| 76 | Шайба закалённая Артикул R80-6990 Подходит для модели 04383/ до 2006 | 4 |
|
| 77 | Втулка гидроцилиндра Артикул R105-3838 | 1 |
|
| 78 | Проставка Артикул R74-3730 | 1 |
|
| 79 | Проставка 2.297 in, R&R Products Артикул R99-4072 | 1 |
|
