Барабан и нож нижний

Toro Greensmaster 3250-D · Режущий блок SPA — модели 04472 и 04473 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

Схема для печати (PDF) Валики — передние →

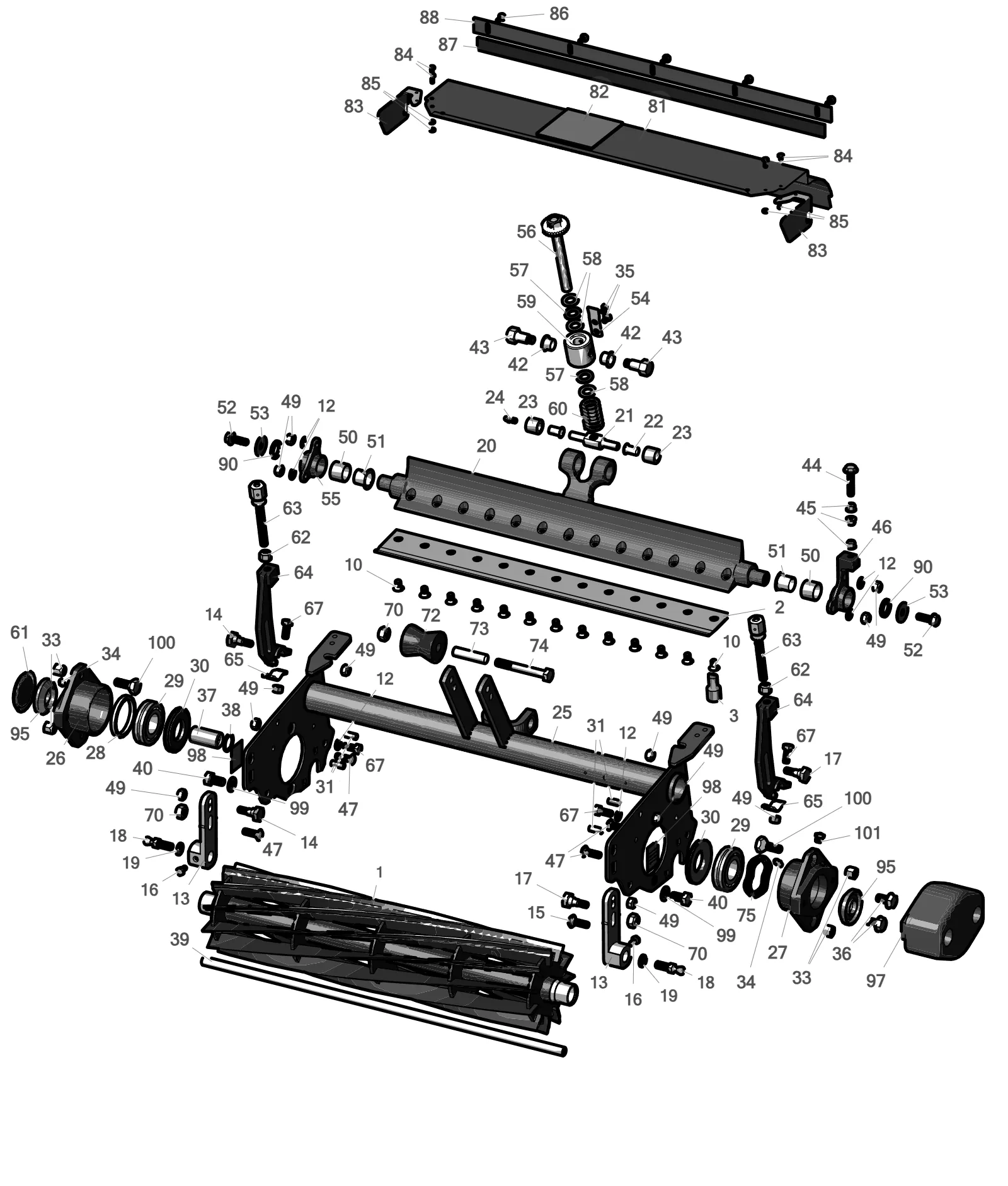

Схема: Барабан и нож нижний, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Барабаны R&R, пожизненная гарантия
1	Барабан, 11 ножей Артикул R94-8037	1
1	Барабан, 8 ножей Артикул R94-4356	1
Ножи нижние R&R, пожизненная гарантия
2	Нож нижний, сверхтолстый .312, высота реза 1.00 Артикул R150466	1
2	Нож нижний, высокий срез .312 - 1.00 HOC Артикул R94-6392	1
2	Нож нижний Low Cut, высота среза .187 - 1.00 Артикул R93-4264	1
2	Нож нижний Tournament Cut, высота среза .125 - .500 Артикул R93-4263	1
2	Нож нижний Tournament, удлинённый Артикул R99-4299	1
2	Нож нижний Micro Cut, высота среза .062 - .187 Артикул R93-4262	1
2	Нож нижний Tournament Cut, удлинённый, высота среза .125 - .500 HOC Артикул R108-4302	1
2	Нож нижний Micro Cut, удлинённый, высота среза .062 - .187 HOC Артикул R108-4303	1
2	Нож нижний, высокий срез 5/16"-1" HOC Артикул R94-6396	1
Ножи нижние R&R Razor из инструментальной стали, пожизненная гарантия
2	Нож нижний, Razor Tool Steel, 21 Tournament Cut, высота среза .125 - .500 Артикул R115-1881	1
2	Нож нижний, Razor Tool Steel, 21 Micro Cut, высота среза .062 - .187 Артикул R115-1880	1
2	Нож нижний Razor из инструментальной стали, 21 Micro Cut Ext Артикул R150492	1
Сервисный инструмент
3	Ключ для винтов нижнего ножа, подходит к Toro Артикул R51-0880
Другие доступные детали
10	Винт для нижнего ножа 5/16-18 x 1/2 Артикул R150477	13
12	Шайба плоская Артикул R3256-74	4
12	Шайба плоская Артикул R87-8640	2
13	Кронштейн переднего валика Артикул R94-8170	2
14	Болт эксцентриковый кронштейна переднего валика Артикул R95-1617	1
15	Болт с полукруглой головкой и квадратным подголовком M10 x 25, с гайкой Артикул R33125-025	4
16	Болт с шестигранной головкой и самоконтрящейся гайкой M6 x 12 Артикул R48-7610	2
17	Болт с буртиком Артикул R105-3834	1
18	Шпилька шарового шарнира, сплав Артикул R94-2958	2
19	Шайба стопорная 3/8 Артикул R3254-6	2
20	Нож нижний Артикул R93-2511	1
21	Шарнир бруса нижнего ножа Артикул R52-2920	1
22	Втулка с фланцем Артикул R52-2890	2
23	Втулка Артикул R62-5510	2
24	Маслёнка прессовая Артикул R302-18	1
25	Рама барабана, одноточечная регулировка Артикул R95-1634-01	1
26	Корпус подшипника Артикул R94-4545 Сер. № 210000001-210999999	2
26	Корпус подшипника, правый Артикул R105-3825 Сер. № 220000001-230999999	1
27	Корпус подшипника, левый Артикул R105-3826	1
28	Проставка барабана Артикул R94-4544	1
29	Подшипник барабана Артикул R93-2489 Сер. № 210000001-210999999	2
29	Подшипник барабана Артикул R105-3827 Сер. № 220000001-230999999	2
30	Уплотнение барабана Артикул R94-8908 Сер. № 210000001-210999999	2
30	Уплотнение барабана двухкромочное Артикул R105-3824 Сер. № 220000001-230999999	2
31	Штифт пружинный 5/16 x 3/4 Артикул R32121-123	4
33	Гайка 3/8-16, конусная Артикул R93-2454	4
34	Маслёнка Артикул R302-5	4
35	Болт с шестигранной головкой M6-1.0 x 8 Артикул R33113-008	2
36	Болт с шестигранной головкой и шайбой, самоконтрящийся (нейлок), M10 Артикул R93-2569	4
37	Муфта барабана Артикул R94-4507	1
38	Кольцо стопорное внутреннее, для барабана Артикул R32120-37	1
39	Штанга травяного щитка Артикул R93-2477	1
40	Болт с шестигранной головкой M10 x 20 Артикул R48-7770	2
42	Втулка пластиковая для балки нижнего ножа Артикул R93-2891	2
43	Болт поворота Артикул R93-2545	2
44	Болт с шестигранной головкой M8 x 50 Артикул R94-3489	1
45	Гайка самоконтрящаяся с фланцем 8mm x 1.25 Артикул R104-2612	3
45	Гайка фланцевая 8 мм x 1.25 Артикул R14M7298	3
46	Ступица поворотная балки нижнего ножа, левая Артикул R100-3381	1
47	Болт с полукруглой головкой и квадратным подголовком M8-1.25 x 25 Артикул R33124-025	4
49	Контргайка 8 мм x 1.25 Артикул R33024-00	4
50	Втулка Артикул R93-7501	2
51	Втулка нейлоновая с фланцем Артикул R93-7502	2
52	Болт с шестигранной головкой и буртиком Артикул R33104-020	1
53	Шайба плоская Артикул R3256-82	1
54	Рычаг пружины Артикул R93-2522	1
55	Ступица поворотная балки нижнего ножа, правая Артикул R100-3380	1
56	Рукоятка регулировки ножа нижнего Артикул R93-2550	1
57	Фиксатор подшипника Артикул R77-0350	2
58	Шайба упорная Артикул R257-5	3
59	Корпус поворота Артикул R93-2518	1
60	Пружина регулировки ножа нижнего Артикул R93-2562	1
61	Колпачок защитный корпуса подшипника Артикул R150485	1
62	Контргайка низкая с нейлоновой вставкой 3/8-24 Артикул R3296-5	2
63	Регулировка высоты среза (HOC) Артикул R95-1633	2
64	Кронштейн регулировки высоты среза (HOC), только кронштейн Артикул R95-1638	2
65	Втулка кронштейна HOC Артикул R99-8168
67	Болт шестигранный с фланцем, усиленный Артикул R66-3160	2
70	Контргайка низкая 10 мм x 1.5 Артикул R33025-00	4
72	Валик подъёмный Артикул R93-2463	1
73	Проставка валика Артикул R93-2464	1
74	Болт с шестигранной головкой M10-1.5 x 80, класс прочности 10.9 Артикул R104-2092	1
75	Пружина плоская, барабан Артикул R94-4543	2
81	Задний щиток в сборе Артикул R99-4197	1
82	Износостойкая накладка травяного щитка, R&R Products Артикул R99-1456	1
83	Дефлектор травы, правый Артикул R99-4151	1
83	Дефлектор травы, левый Артикул R99-4152	1
84	Болт с шестигранной головкой, M4 x 10 Артикул R60-6500	4
85	Самоконтрящаяся гайка 4 мм Артикул R46-0430	4
86	Винт машинный с шестигранной головкой и шайбой Артикул R32144-73	5
87	Уплотнительная полоса защитного щитка от травы Артикул R95-1636	1
88	Планка отсекающего щитка травы Артикул R36-7260	1
90	Кольцо ступицы поворота Quad, правое Артикул R93-7510	1
95	Проставка торцевая мотора Артикул R104-2067	2
97	Противовес Артикул R100-7113-01	1
98	Наклейка, положение кронштейна переднего валика Артикул R94-8169	2
99	Шайба плоская 3/8 SAE, жёлтый цинк Артикул R453011	2
100	Болт конический Артикул R95-0745	4
101	Фитинг сброса давления Артикул R170714	2
