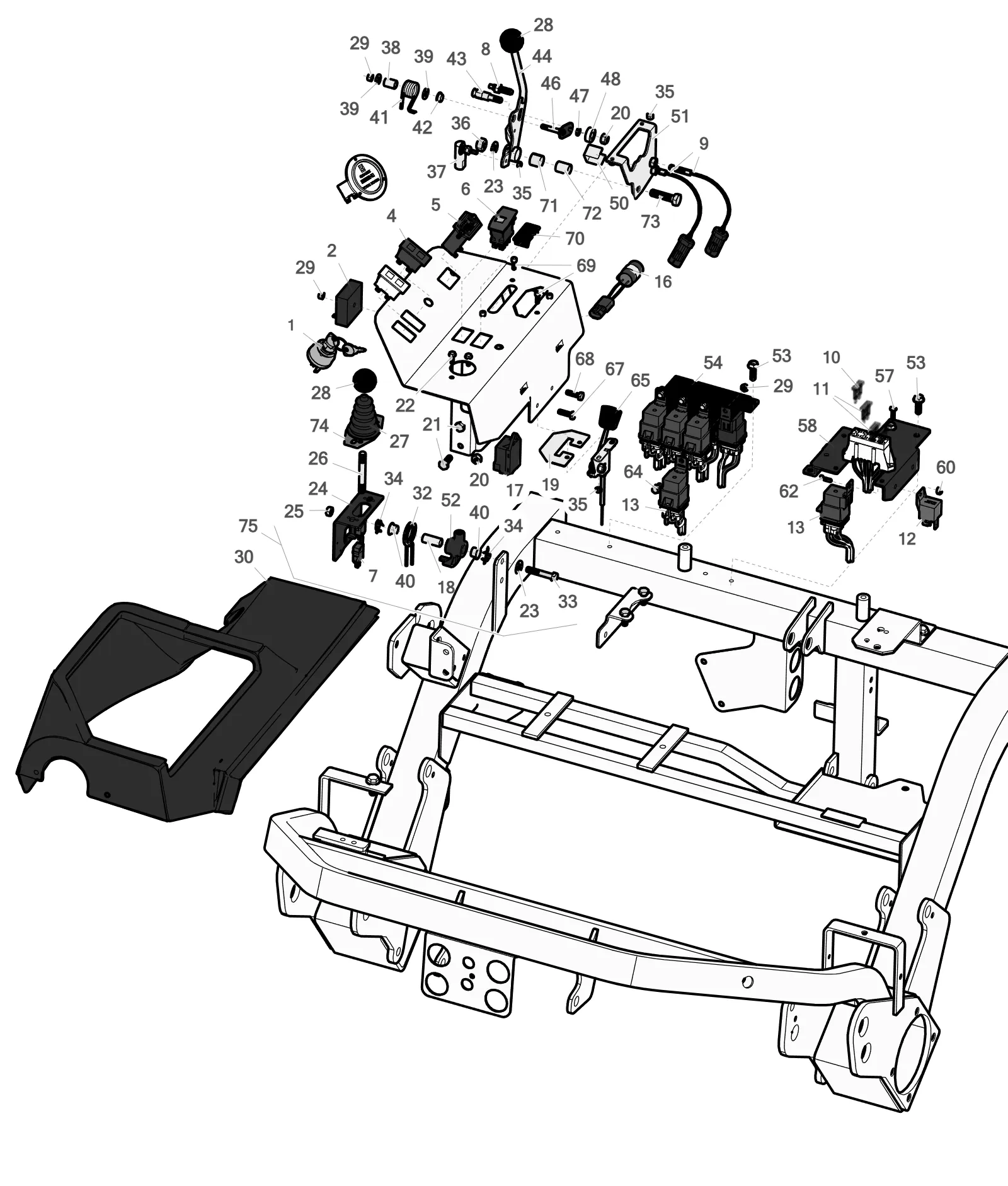

Панель управления
Toro Greensmaster 3250-D · Тяговый блок — модели 04383 и 04384 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.
| № | Деталь | Кол-во | |
|---|---|---|---|
| Приборы и органы управления | |||
| 1 | Выключатель с ключом, 6 проводов, крепление 9/16 Артикул R27-2360 | 1 |
|
| 1 | Ключи зажигания, комплект 2 шт. Артикул R343060 | 1 |
|
| 2 | Модуль реле задержки, 6 сек Артикул R92-2538 | 1 |
|
| 4 | Лампа сигнальная Артикул R100-8070 Подходит для модели 04383/05-11 и 04384 | 1 |
|
| 5 | Счётчик моточасов Артикул R1-513374 | 1 |
|
| 6 | Выключатель Артикул R100-8072 | 1 |
|
| 7 | Микровыключатель с защитным чехлом Артикул R108-6496 Подходит для модели 04383/2006-2011 и 04384 | 2 |
|
| 8 | Привод выключателя Артикул R93-2056 Подходит для модели 04383 | 1 |
|
| 8 | Привод переключателя Артикул R120-5348 Подходит для модели 04384 | 1 |
|
| 9 | Геркон (выключатель) Артикул R112-0278 | 2 |
|
| 10 | Предохранитель 15 А Артикул R150812 | 1 |
|
| 11 | Предохранитель 10 А Артикул R218-578 | 3 |
|
| 12 | Реле, 70 А Артикул R99-7435 | 1 |
|
| 13 | Реле, 30 А Артикул R99-7430 | 9 |
|
| 16 | Реле времени с задержкой Артикул R83-2280 | 1 |
|
| Другие доступные детали | |||
| 17 | Модуль предпускового подогрева Артикул R115-2292 | 1 |
|
| 18 | Проставка Артикул R106-4192 | 1 |
|
| 19 | Пластина-крышка Артикул R112-9179 | 1 |
|
| 20 | Контргайка 8 мм x 1.25 Артикул R33024-00 Подходит для модели 04383 | 5 |
|
| 20 | Гайка с фланцем Whiz 3/8-16 Артикул R32128-43 Подходит для модели 04384 | 5 |
|
| 21 | Болт шестигранный с фланцем, усиленный Артикул R66-3160 Подходит для модели 04383 | 4 |
|
| 21 | Болт фланцевый с шестигранной головкой Артикул R3234-47 Подходит для модели 04384 | 4 |
|
| 22 | Винт с шестигранной головкой и шайбой Артикул R32144-19 | 2 |
|
| 23 | Шайба плоская 3/8 SAE, жёлтый цинк Артикул R453011 | 2 |
|
| 24 | Кронштейн джойстика Артикул R106-4168-03 Подходит для модели 04383 до 2010 | 1 |
|
| 24 | Кронштейн джойстика Артикул R115-5357-03 Подходит для модели 04383/05-11 и 04384 | 1 |
|
| 25 | Контргайка ESNA 5/16-18 Артикул R3296-29 | 1 |
|
| 26 | Шток джойстика Артикул R105-8288 Подходит для модели 04383 | 1 |
|
| 27 | Пыльник рычага переключения Артикул R93-5961 | 1 |
|
| 28 | Ручка Артикул R233-42 | 2 |
|
| 29 | Контргайка ESNA 6 мм x 1.0 Артикул R33023-00 Подходит для модели 04383 | 6 |
|
| 29 | Гайка самоконтрящаяся с фланцем 1/4-20 ESNA Артикул R104-7201 Подходит для модели 04384 | 6 |
|
| 30 | Кожух консоли Артикул R99-4208 | 1 |
|
| 32 | Пружина торсионная Артикул R105-8289 | 1 |
|
| 33 | Болт с шестигранной головкой 5/16-18 x 1-3/4, усиленный Артикул R19H3130 | 1 |
|
| 34 | Шайба пружинная лепестковая Артикул R106-4193 | 2 |
|
| 35 | Контргайка нержавеющая Артикул R6040-106 Подходит для модели 04383 | 1 |
|
| 35 | Гайка Keps с стопорной шайбой Артикул R32149-8 Подходит для модели 04384 | 1 |
|
| 36 | Контргайка низкая 10 мм x 1.5 Артикул R33025-00 | 1 |
|
| 37 | Шаровой шарнир Артикул R2411-38 | 1 |
|
| 38 | Проставка пружины Артикул R94-9618 | 1 |
|
| 39 | Шайба плоская 5/16 SAE Артикул R453009 | 2 |
|
| 40 | Втулка нейлоновая Артикул R93-5547 | 2 |
|
| 41 | Пружина торсионная Артикул R94-9620 | 1 |
|
| 42 | Втулка Артикул R94-9619 | 1 |
|
| 43 | Штифт пружины Артикул R94-9617 | 1 |
|
| 44 | Рукоятка Артикул R94-9611 | 1 |
|
| 46 | Шарнир валика Артикул R94-9614 | 1 |
|
| 47 | Проставка подшипника Артикул R75-5470 | 1 |
|
| 48 | Подшипник шариковый Артикул R251-259 | 1 |
|
| 50 | Защита выключателя Артикул R106-6356 | 1 |
|
| 51 | Кронштейн тяги Артикул R94-6398 | 1 |
|
| 52 | Ось джойстика Артикул R105-7507 Подходит для модели 04383 | 1 |
|
| 53 | Болт с шестигранной головкой и фланцем 5/16-18 x 1 Артикул R32144-11 Подходит для модели 04383 | 4 |
|
| 53 | Болт с шестигранной головкой и шайбой 5/16-18 x 5/8 Артикул R32144-14 Подходит для модели 04384 | 4 |
|
| 54 | Кронштейн реле Артикул R93-2169-01 | 1 |
|
| 57 | Винт с шестигранной головкой и шайбой 10-32 x 3/4 Артикул R32105-13 | 2 |
|
| 58 | Кронштейн держателя предохранителя Артикул R100-3186-03 Подходит для модели 04383 | 1 |
|
| 60 | Гайка стопорная #10 Артикул R3296-2 | 1 |
|
| 62 | Винт с шестигранной головкой 10-24 x 5/8 Артикул R3290-134 | 1 |
|
| 64 | Болт с шестигранной головкой и буртиком M6-1.0 x 12 Артикул R33113-016 Подходит для модели 04383 | 4 |
|
| 64 | Болт 1/4-20 x 5/8 с шестигранной головкой Артикул R99-6810 Подходит для модели 04384 | 4 |
|
| 65 | Управление дроссельной заслонкой Артикул R99-8150 Подходит для модели 04383 | 1 |
|
| 65 | Привод управления газом Артикул R120-5261 Подходит для модели 04384 | 1 |
|
| 67 | Болт с шестигранной головкой M6-1.0 x 30 мм Артикул R33113-030 Подходит для модели 04383 | 1 |
|
| 68 | Болт с шестигранной головкой Артикул R33113-020 Подходит для модели 04383 | 1 |
|
| 69 | Винт с цилиндрической головкой и внутренним шестигранником Артикул R3273-26 | 4 |
|
| 70 | Заглушка отверстия Артикул R99-7420 | 1 |
|
| 71 | Втулка разъёмная Артикул R256-311 | 1 |
|
| 72 | Трубка поворотная, рукоятка Артикул R94-1378 | 1 |
|
| 73 | Болт с шестигранной головкой M10 1.5 x 40, оцинкованный, класс прочности 8.8 Артикул R33115-040 | 1 |
|
| 74 | Пластина защитного чехла Артикул R112-9181 Подходит для модели 04383/05-11 и 04384 | 1 |
|
| 75 | Кронштейн джойстика в сборе Артикул R106-4167 | 1 |
|
