Барабан вертикуттера и рама Verti-Cut

Toro Greensmaster 3250-D · Блок вертикуттера Verti-Cut, модель 04416 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

← Блок вертикуттера в сборе Схема для печати (PDF)

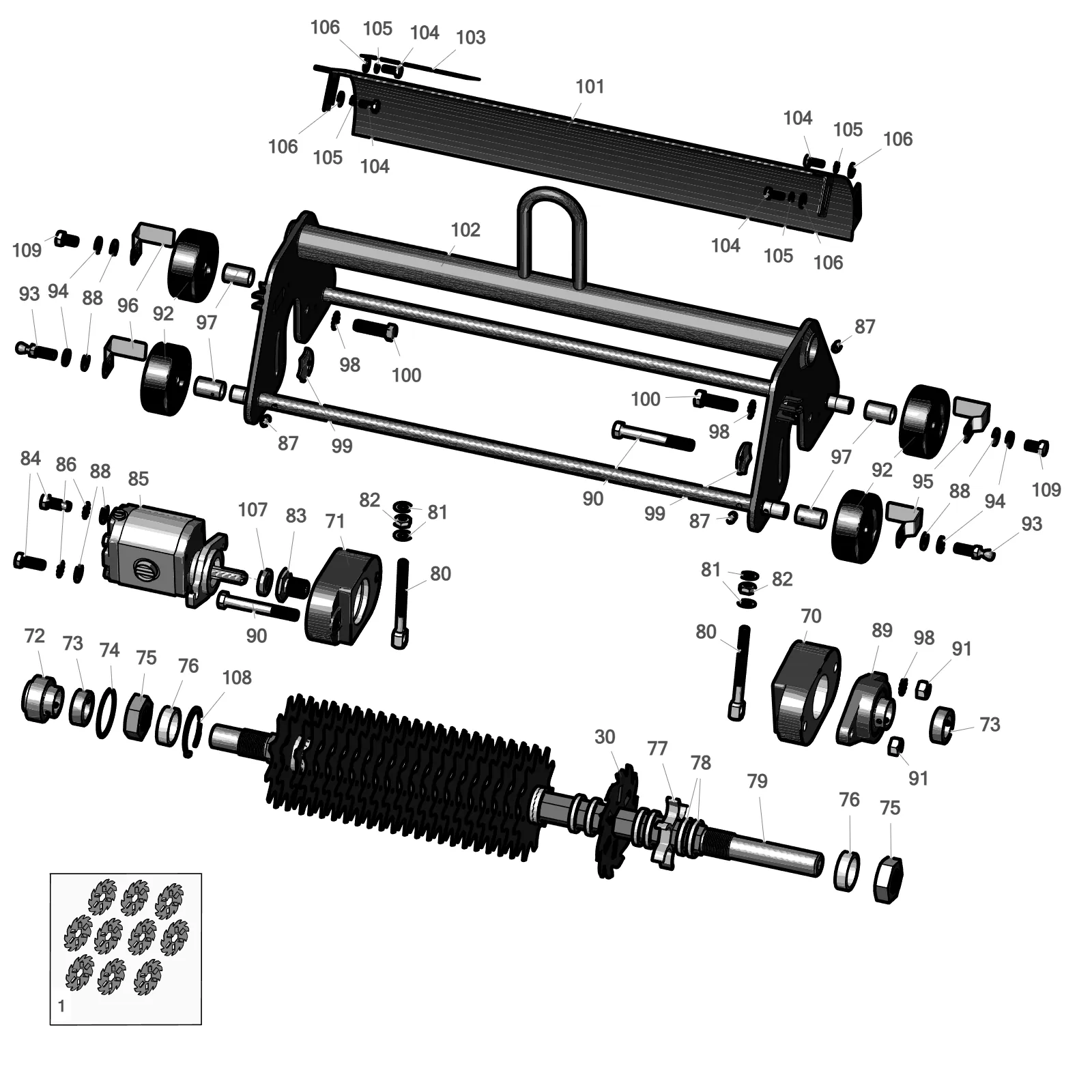

Схема: Барабан вертикуттера и рама Verti-Cut, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Ремкомплекты
1	Комплект ножей Verti-Cut, 2 мм, с твердосплавными напайками Артикул R106-6392
Лезвия
30	Нож Verti-Cut Артикул R17-1590	36
30	Нож Verti-Cut с твердосплавными напайками, 2 мм Артикул R150209C	36
30	Нож Verti-Cut с твердосплавными напайками, 1.2 мм Артикул R150109C	36
Другие доступные детали
70	Противовес для блока V-Cut Артикул R17-1520	1
71	Корпус подшипника V-Cut Артикул R17-1610	1
72	Подшипник шариковый Артикул R251-206	1
73	Втулка-фиксатор подшипника Артикул R251-77	2
74	Кольцо стопорное Артикул R32120-77	1
75	Контргайка для вала с V-образным вырезом Артикул R3220-18	2
76	Проставка барабана V-Cut, 1/2 Артикул R17-1580	2
77	Проставка барабана V-Cut, 1/4 Артикул R17-1600	72
78	Проставка 1/2 вентилируемая V-Cut Артикул R150230	36
79	Шестигранный вал Verti-Cut Артикул R17-1570	1
80	Болт с проушиной Артикул R17-1510	2
81	Шайба плоская 3/8, жёлтая, USS Артикул R17-1710	4
82	Гайка шестигранная 3/8-16, с покрытием Артикул R3217-7	4
83	Гайка шлицевая, длина 1-1/8 Артикул R10-5100	1
83	Гайка шлицевая, правая резьба, длина .812 Артикул R93-1394	1
84	Болт с шестигранной головкой 3/8-16 x 1, класс прочности 5, жёлтый цинк Артикул R323-6	2
85	Гидромотор барабана, быстросъёмный Артикул R105-9770 Подходит для моделей 3000, 3050 и 3100	1
85	Гидромотор шестерённый Артикул R120-2072	1
86	Шайба стопорная 3/8, с наружными зубьями Артикул R3255-9	2
87	Маслёнка Артикул R302-5	4
88	Шайба плоская 3/8 SAE, жёлтый цинк Артикул R453011	2
89	Подшипник фланцевый, с V-образной канавкой на валу Артикул R251-247	1
90	Болт с шестигранной головкой 7/16 x 3-1/4 Артикул R324-13	2
91	Гайка 7/16-20, оцинкованная Артикул R3217-8	2
92	Резиновое колесо для блока V-Cut Артикул R17-1630	4
93	Шпилька шарового шарнира, сплав Артикул R94-2958	2
94	Шайба стопорная 3/8 Артикул R3254-6	4
95	Скребок колеса, левый Артикул R17-1640	2
96	Скребок колеса, правый Артикул R17-1650	2
97	Втулка колеса Артикул R17-1620	4
98	Шайба стопорная 7/16, с наружными зубьями Артикул R3255-16	2
99	Шайба стопорная пирамидальная Артикул R3290-334	2
100	Болт с шестигранной головкой 7/16-14 x 1-1/2 Артикул R324-6	2
101	Щиток от травы для блока V-Cut Артикул R17-1530	1
102	Рама V-Cut Артикул R17-1450	1
103	Наклейка «Опасно» Артикул R354083	1
104	Болт с шестигранной головкой 1/4-28 x 5/8 Артикул R329-1	4
105	Шайба стопорная 1/4, с наружными зубьями, оцинкованная Артикул R3255-7	4
106	Шайба плоская 1/4, жёлтая Артикул R3256-22	4
106	Шайба плоская 1/4 Артикул R453023	4
106	Шайба стопорная 1/4 Артикул R3253-3	4
107	Уплотнение высокого давления для гидромотора барабана Артикул R353-585	1
108	Кольцо стопорное подшипника барабана Артикул R32151-71	1
109	Болт с шестигранной головкой 3/8-24 x 5/8 Артикул R3211-3	2
