Барабан для удаления войлока и рама

Toro Greensmaster 3250-D · Блок удаления войлока — модель 04493 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

← Блок вертикуттера в сборе Схема для печати (PDF)

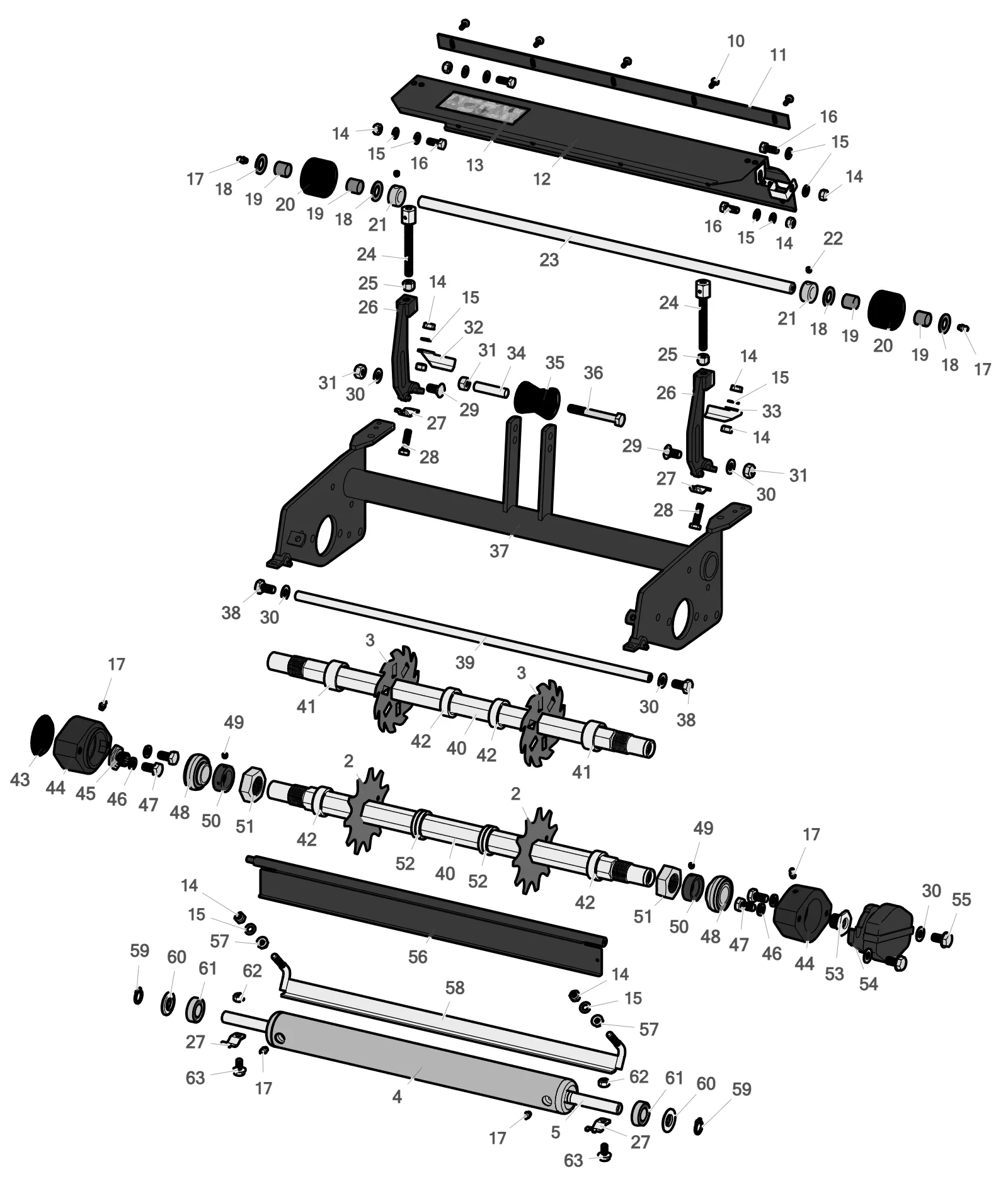

Схема: Барабан для удаления войлока и рама, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Ножи вертикуттера Verti-Cut
2	Нож Verti-Cut Артикул R17-1590	37
3	Нож Verti-Cut с твердосплавными напайками, 1.2 мм Артикул R150109C	36
3	Нож Verti-Cut с твердосплавными напайками, 2 мм Артикул R150209C	36
Валики
4	Валик передний №2, R&R Products Артикул R95-5943	1
5	Вал переднего валика №2, R&R Products Артикул R95-5946	1
Другие доступные детали
10	Винт машинный с шестигранной головкой и шайбой Артикул R32144-73	5
11	Планка отсекающего щитка травы Артикул R36-7260	1
12	Щиток, R&R Products Артикул R98-3551 Подходит для серийных № 71466-99999 и 200000001	1
12	Щиток для травы Артикул R75-1840 Подходит для серийных № 70001-71465	1
13	Наклейка, предупреждение Артикул R93-6688 Подходит для серийных № 200000701-250999999	1
13	Наклейка предупреждающая Артикул R67-7960 Подходит для серийных № 71466-99999 и 200000001-200000700	1
14	Контргайка 8 мм x 1.25 Артикул R33024-00	8
15	Шайба плоская Артикул R3256-74	10
16	Болт шестигранный с фланцем, усиленный Артикул R66-3160 Подходит для серийных № 90461-99999 и 200000001-250999999	6
16	Болт с шестигранной головкой и фланцем Артикул R33104-025 Подходит для серийных № 70001-99999	6
16	Болт с шестигранной головкой, M8-1.25 x 25 Артикул R57-6380 Подходит для серийных № 200000701-250999999	6
17	Маслёнка Артикул R302-5	4
18	Шайба упорная, закалённая Артикул R257-11	4
19	Втулка колеса заднего валика, R&R Products Артикул R95-7497	4
20	Колесо заднего валика в сборе Артикул R94-9211	2
21	Кольцо стопорное 5/8 Артикул R150328	2
22	Винт установочный 1/4-28 x 1/4 Артикул R3245-35	2
23	Вал заднего валика Артикул R94-9210	1
24	Регулировка высоты среза (HOC) Артикул R95-1633	2
25	Контргайка низкая с нейлоновой вставкой 3/8-24 Артикул R3296-5	2
26	Кронштейн регулировки высоты среза (HOC), только кронштейн Артикул R95-1638	2
27	Втулка кронштейна HOC Артикул R99-8168	4
28	Болт с шестигранной головкой M8-1.25 x 30 Артикул R33114-030	2
29	Болт с полукруглой головкой и квадратным подголовком M10 x 25, с гайкой Артикул R33125-025 Подходит для серийных № 240000001-250999999	2
29	Болт с полукруглой головкой и квадратным подголовком M10 x 30 Артикул R33125-030 Подходит для серийных № 71466-99999 и 200000001-220999999	2
30	Шайба плоская 3/8 SAE, жёлтый цинк Артикул R453011	4
31	Контргайка низкая 10 мм x 1.5 Артикул R33025-00	3
32	Скребок заднего валика, левый Артикул R94-9220	1
33	Скребок заднего валика, правый Артикул R94-9219	1
34	Проставка валика Артикул R93-2464	1
35	Валик подъёмный Артикул R93-2463	1
36	Болт с шестигранной головкой M10 x 80 Артикул R33115-080	1
37	Рама вертикуттера, R&R Products Артикул R98-3587-01	1
38	Болт с шестигранной головкой M10 x 20 Артикул R48-7770	2
39	Штанга травяного щитка Артикул R93-2477	1
40	Вал вертикальной косилки Артикул R94-9202	1
41	Проставка V-образного реза Артикул R82-6600	2
42	Проставка барабана V-Cut, 1/2 Артикул R17-1580	35
43	Колпачок защитный корпуса подшипника Артикул R150485	1
44	Корпус подшипника барабана, R&R Products Артикул R95-7148	2
45	Гайка шлицевая, правая резьба, длина .812 Артикул R93-1394	1
46	Шайба стопорная 10 мм Артикул R48-9590	4
47	Болт с шестигранной головкой M10-1.5 x 25 Артикул R33115-025	4
48	Подшипник шариковый Артикул R251-337	2
48	Подшипник Артикул R71-1360	2
49	Винт установочный 1/4-20 x 1/4 Артикул R3245-1	2
50	Втулка-фиксатор подшипника Артикул R251-77	2
51	Контргайка для вала с V-образным вырезом Артикул R3220-18	2
52	Проставка барабана V-Cut, 1/4 Артикул R17-1600	72
53	Гайка шлицевая, левая резьба, длина .812 Артикул R94-9214	1
54	Противовес Артикул R95-1642-01	1
55	Болт с шестигранной головкой и шайбой, самоконтрящийся (нейлок), M10 Артикул R93-2569	4
56	Дефлектор задний Артикул R82-6780	1
57	Гайка низкая 8 мм x 1.25 Артикул R33014-00	2
58	Скребок переднего валика Артикул R94-9226	1
59	Кольцо стопорное 11/16 Артикул R32151-12	2
60	Шайба щитка Артикул R85-7190	2
61	Подшипник Артикул R85-9970	2
62	Гайка 1/4-20, жёлтый цинк Артикул R443102	8
63	Болт с шестигранной головкой, 8 мм x 1.25 x 15 Артикул R33114-016	6
