Переднее колесо и тормоз

Toro Greensmaster 3250-D · Тяговый блок — модели 04383 и 04384 · детали для газонокосилки Toro Greensmaster 3250-D, поставка под заказ.

Наведите на строку списка — деталь подсветится на схеме. Нажмите на деталь на схеме — откроется её строка.

← Двигатель и гидростат Схема для печати (PDF) Гребёнка (грумер) — модель 04485 →

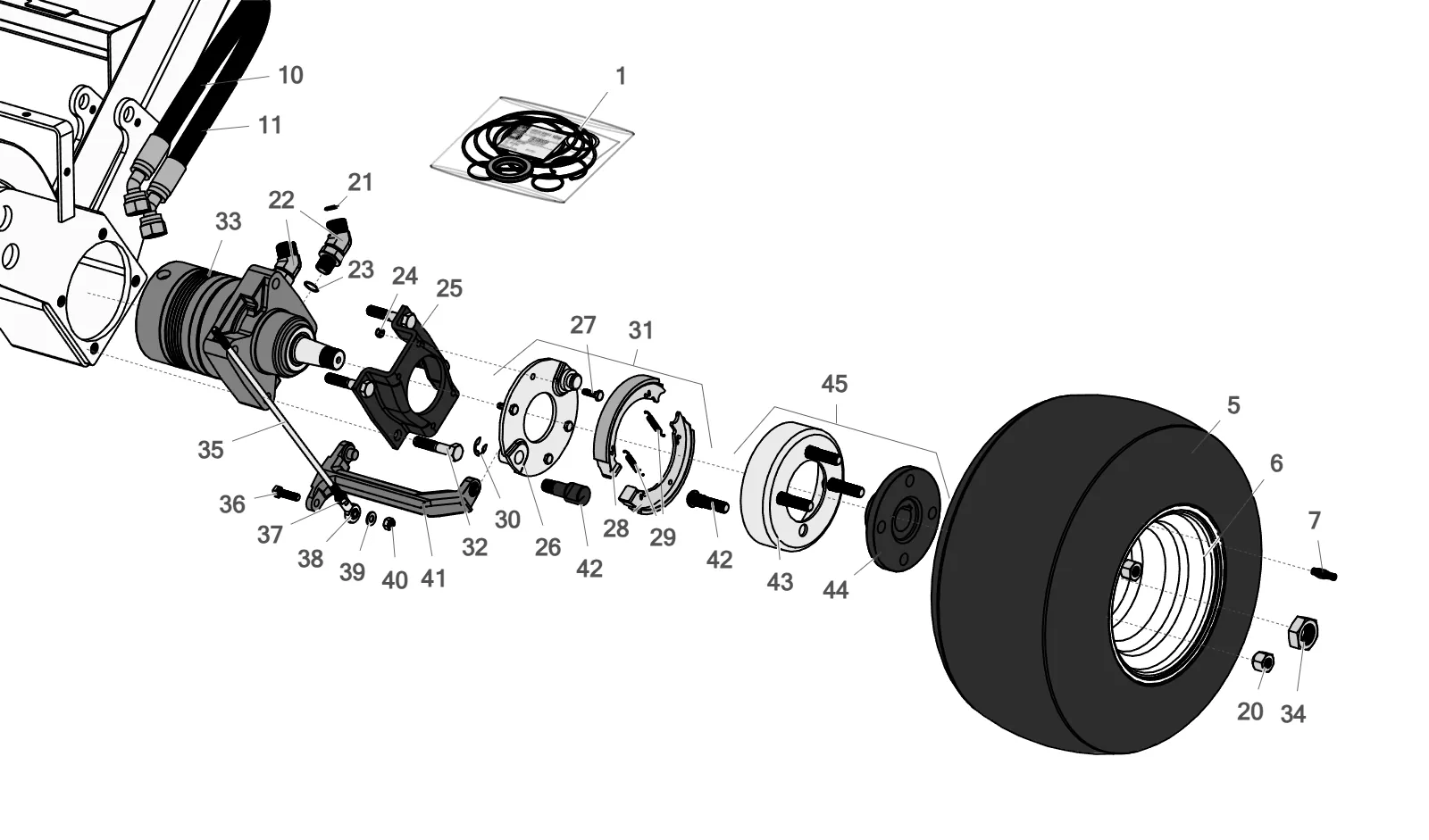

Схема: Переднее колесо и тормоз, Toro Greensmaster 3250-D

№	Деталь	Кол-во
Ремкомплекты и сервисный инструмент
1	Ремкомплект уплотнений гидромотора колеса Артикул R76-0800	1
Шины
5	Шина 19x10.50-8, 2 слоя, Kenda Smooth Артикул RTK1058-2SM-I	2
6	Диск колёсный 8x8.5, белый Артикул R94-6116	2
7	Шток клапана с колпачком Артикул R232-27	2
Шланги
10	Шланг гидравлический в сборе Артикул R94-5358	2
11	Шланг гидравлический в сборе Артикул R94-5357	2
Другие доступные детали
20	Гайка колеса 1/2-20 Артикул R242-50	8
21	Кольцо уплотнительное Артикул R237-65	4
22	Гидравлический фитинг, 45° Артикул R340-14	4
23	Кольцо уплотнительное Артикул R237-80	4
24	Контргайка ESNA 6 мм x 1.0 Артикул R33023-00 Подходит для модели 04383	8
24	Контргайка ESNA 1/4-20 Артикул R301504 Подходит для модели 04384	8
25	Кронштейн тормоза Артикул R84-2000-03	2
26	Пластина опорная Артикул R70-9870	2
27	Болт с шестигранной головкой 1/4-20 x 7/8 Артикул R321-5	8
28	Колодка тормозная Артикул R70-9840	4
29	Пружина тормозной колодки Артикул R70-9880	4
30	Стопорное кольцо E-образное для тормоза в сборе Артикул R150513	2
31	Тормоз в сборе Артикул R71-1500	2
32	Болт с шестигранной головкой M12 x 60 Артикул R33116-060	8
33	Гидромотор колеса, правый/левый Артикул R92-9199 Подходит для модели 04383/ до 2005	2
33	Гидромотор левого колеса Артикул R110-4015 Подходит для модели 04383/2006 (на фото)	1
33	Гидромотор левого колеса Артикул R112-0237 Подходит для модели 04383.07-11 и 04384 (на фото)	1
33	Гидромотор правого колеса Артикул R110-4016 Подходит для модели 04383/2006	1
33	Гидромотор правого колеса Артикул R112-0238 Подходит для модели 04383/07-11 и 04384	1
33	Гидромотор Артикул R112-0225	1
34	Гайка шестигранная, мотор-колесо, 1-20 Артикул R26-3790	2
35	Тяга тормоза Артикул R93-2069 Подходит для модели до 2009 г.	2
35	Тормозная тяга в сборе Артикул R115-6675 Подходит для моделей 04383/10 и новее и 04384	2
36	Болт с шестигранной головкой M8-1.25 x 30 Артикул R33114-030 Подходит для модели 04383	2
36	Болт шестигранный фланцевый 5/16-18 x 1 1/4 Артикул R3234-36 Подходит для модели 04384	2
37	Контргайка 5/16-24, левая резьба Артикул R3220-20	2
38	Подшипник наконечника тяги Артикул R93-2070	2
39	Шайба плоская 5/16 SAE Артикул R453009 Подходит для модели 04383	2
40	Контргайка 8 мм x 1.25 Артикул R33024-00 Подходит для модели 04383	2
40	Гайка самоконтрящаяся с фланцем 5/16-18, жёлтый цинк Артикул R104-8300 Подходит для модели 04384	2
41	Рычаг тормоза Артикул R93-2096	2
42	Кулачок тормоза Артикул R104-7707	1
42	Шпилька забивная 1/2-20 x 2 Артикул R85-6540 Подходит для модели 04383	8
43	Барабан тормозной Артикул R10-6850	2
44	Ступица колеса Артикул R10-6870-03 Подходит для модели 04383/2002-2006	2
44	Ступица колеса Артикул R108-2103-03 Подходит для модели 04383/07-11 и 04384	2
45	Ступица с барабаном в сборе Артикул R10-6821 Подходит для модели 04383/2002-2006	2
45	Тормозной барабан в сборе Артикул R112-0229 Подходит для модели 04383/07-11 и 04384	2
